一般，我們將吊塔處于吊頂完成面（即我們俗稱的天花板或者吊頂）外面肉眼可見的部分，分為三個主要部件：基座、懸臂和箱體。如上圖所示。基座上方的部分，叫做隱蔽件或者固定件，隱藏在吊頂完成面內。隱蔽件的上方與樓板固定，下方與吊塔進行固定，是保證吊塔安全、正常使用的重要部分，之后我們會單獨介紹。

1、基座

從外觀上看，可分為單塔、雙塔，或者其他特殊形式。單塔、雙塔從上圖中就可以非常容易地進行區別，基座上安裝一個吊塔，或者同一個基座上安裝兩個吊塔。一般稱呼吊塔，很容易就聯想到單塔的形式，使用范圍非常廣泛，這里就不贅述了。

雙塔，一般常見于對房間面積局促，設備數量、氣電供應量要求較多的手術室和ICU。

手術室另一個常見的雙塔應用，在于將腔鏡吊塔和外科吊塔進行整合，雙塔一般安裝在手術床的腳側，這樣，一個吊塔作為外科塔使用，一個吊塔作為腔鏡塔使用，非常適合做腹腔鏡、宮腔鏡這類腔鏡手術。

在ICU中，雙塔的應用更廣泛，尤其在一些房間面積稍大的隔離單間或者VIP單間。與吊橋一樣，雙塔也可以通過兩個吊塔做到有效的干濕分離。雙塔的一個吊塔上作為濕區，安裝輸液泵、注射泵、氧氣流量計、負壓吸引器等有液體通過的設備和對應的供應，另一個吊塔上作為干區，安裝監護儀、呼吸機、一次性耗材等，這樣，干濕區完全分開，對于ICU病人的護理和管理都變得安全、可靠。另外，雙塔較之于吊橋移動更為方便，通過懸臂系統不僅可以像吊橋一樣橫向定位，還可以縱向進行定位，這樣，病人頭部區域的空間更大，吸氧、吸痰等常規護理更為安全、方便。

2、懸臂

懸臂，分為單柱、單臂、雙臂三種。如果選擇單臂、雙臂，還有機械臂和電動升降臂兩種區別。

單柱即是沒有懸臂的吊塔，活動性差，價格較為便宜。適合預算較低，固定床位、使用位置的科室。比如門急診、蘇醒室、搶救室、NICU等。一般單柱的箱體是可以旋轉的，因此有些醫院還可以通過一個單柱，實現兩個甚至三個床位的供應。

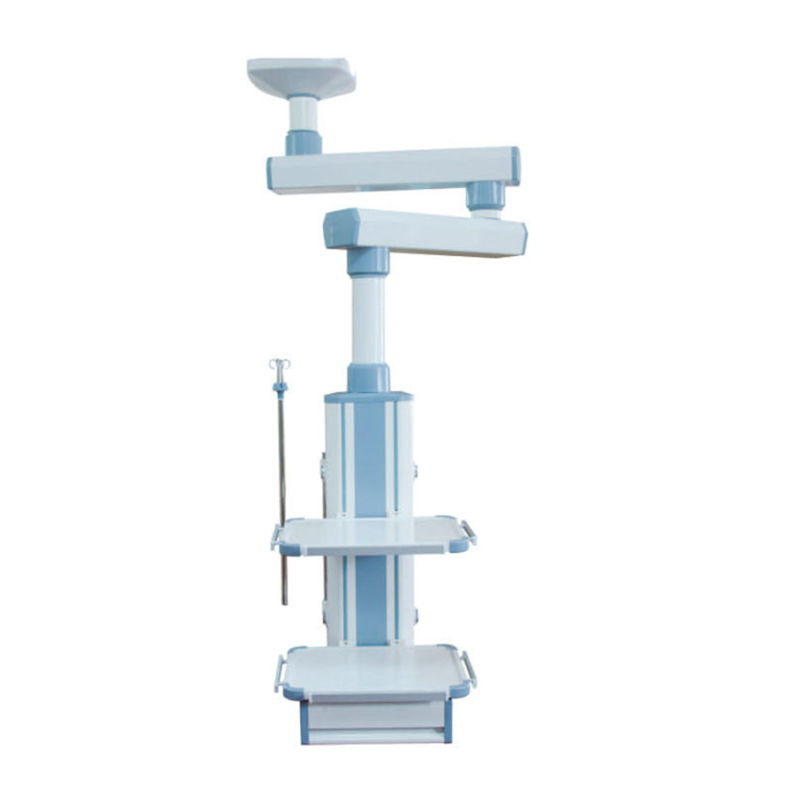

單臂，一根懸臂；雙臂，兩根懸臂。根據名稱就能很好地理解。一般，根據使用范圍的不同，單臂雙臂的長度也有多種選擇。很多客戶會有錯誤的理解，認為雙臂比單臂高級，因為使用距離變大了，價格也更高。實際上，單臂、雙臂是根據醫院的實際情況進行選擇的，相比于雙臂，單臂的使用情況會更多，因為對于醫護人員來說操作的便捷性是非常重要的，單臂吊塔的定位只需要簡單地操作一次，而雙臂吊塔需要有技巧地操作兩次。具體如何選擇單雙臂的內容我們將放到后面吊塔設計這一篇來講。

如果選擇單臂雙臂，懸臂還有機械臂和電動升降臂兩種選擇，如上圖。機械臂，僅能在軸向進行旋轉；電動升降臂，能在軸向進行旋轉的同時，還能在徑向做運動。一般單臂的懸臂可選擇機械臂或者電動升降臂。雙臂的懸臂，靠近基座的第一根懸臂是機械臂，第二根懸臂可選擇機械臂或者電動升降臂。如上圖，左側的雙臂吊塔，兩根懸臂都是機械臂。右側的雙臂吊塔，第一根懸臂是機械臂，第二根懸臂是電動升降臂，可以通過電動升降臂后端的馬達驅動，進行上下運動。

3、箱體

懸臂下方連接著吊管和箱體。吊管的長度，取決于房間高度。箱體，又稱吊箱，每個廠家的設計都不同，如上圖，之后我們會介紹下每個廠家的特色。箱體的長度可以根據實際使用要求和氣電數量進行改變。

箱體上一般都會有強弱電插座、氣體終端和設備導軌。強弱電插座用來提供設備220V強電，以及網絡、視頻、音頻等弱電信號。氣體終端用來提供不同種類的氣源，通過不同的標識和接口形狀進行區別，一般常見的有氧氣、空氣、笑氣、二氧化碳、負壓、麻醉排放等。設備導軌用來固定托盤、抽屜、旋轉臂等，提供不同設備的支撐平臺。除此以外，有些箱體上還會安裝一些控制手柄或者其他配件，用來控制吊塔的運動。

由于箱體上的強弱電及氣體的使用頻率較高，因此無論是設計還是使用上，氣電分離的要求是非常高的，具體氣電分離的內容，后續展開。
